SIEGMUND · WELDING TABLES

Precisione. Senza limiti.

Tavoli professionali per saldatura, fissaggio e assemblaggio progettati per creare postazioni di lavoro precise, modulari e ripetibili.

TROVA IL TUO SISTEMA ↓ PARLA CON UN TECNICO →

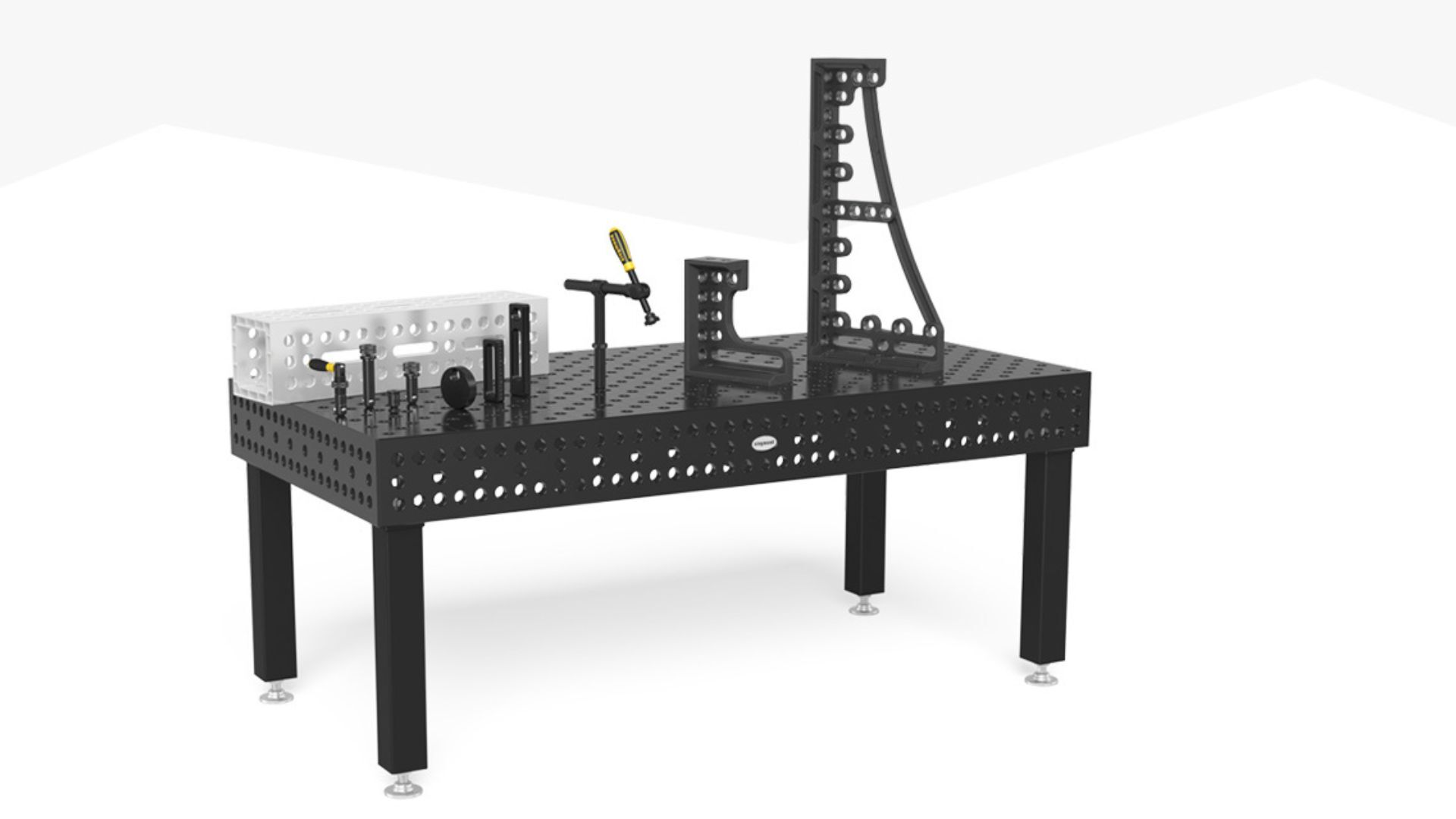

Tavolo professionale per saldatura Siegmund
PROFESSIONAL WELDING TABLES SIEGMUND PRECISION · MODULARITY · CLAMPING
PROFESSIONAL CLAMPING SYSTEM
SYSTEM 16 Ø 16 MM · LAVORAZIONI FINI
SYSTEM 22 Ø 22 MM · VERSATILITÀ
SYSTEM 28 Ø 28 MM · MASSIMA ROBUSTEZZA
MODULARE TAVOLO · MORSETTI · SQUADRE
01 IL SISTEMA
WELDING & CLAMPING

Il tavolo diventa parte del processo.

Un tavolo Siegmund non è solamente una superficie di lavoro. È la base di un sistema completo di posizionamento e fissaggio.

La combinazione di fori, squadre, battute, perni e morsetti consente di posizionare i componenti con precisione e creare configurazioni ripetibili.

Lo stesso tavolo può essere riconfigurato rapidamente per costruzioni differenti, dal pezzo singolo alla produzione in serie.

PRECISIONE POSIZIONAMENTO CONTROLLATO
VELOCITÀ RIDUZIONE DEI TEMPI DI SET-UP
RIPETIBILITÀ CONFIGURAZIONI RIPRODUCIBILI
FLESSIBILITÀ SISTEMA MODULARE
Sistema modulare di tavoli per saldatura Siegmund
SIEGMUND MODULAR SYSTEM Costruisci. Posiziona. Fissa. Salda.
SYSTEM SELECTION

Tre sistemi. Una scelta precisa.

La scelta dipende principalmente dalle dimensioni dei componenti, dal loro peso e dal tipo di struttura da realizzare.

01 FINE STRUCTURES
SYSTEM

16

FORO Ø 16 MM

Pensato soprattutto per costruzioni leggere e lavorazioni di precisione, come telai, ringhiere e piccoli componenti.

SPESSORE PIANO 11,5–13 MM
GRIGLIA 50 × 50 MM
CARICO CONSIGLIATO FINO A 2.000 KG*
SCOPRI SYSTEM 16 →
02 THE ALL-ROUNDER
SYSTEM

22

FORO Ø 22 MM

Il punto di equilibrio tra maneggevolezza e robustezza. Indicato per costruzioni da leggere a medio-pesanti.

SPESSORE PIANO 17–19 MM
GRIGLIA 100 × 100 / DIAG.
CARICO CONSIGLIATO FINO A 3.000 KG*
SCOPRI SYSTEM 22 →
03 HEAVY DUTY
SYSTEM

28

FORO Ø 28 MM

Il sistema più robusto per componenti da leggeri a pesanti e strutture di grandi dimensioni.

SPESSORE PIANO 24,5–27 MM
GRIGLIA 100 × 100 / DIAG.
CARICO CONSIGLIATO FINO A 6.000 KG*
SCOPRI SYSTEM 28 →
* I carichi dipendono dalla configurazione e dal numero/tipo di gambe utilizzate.
SCELTA RAPIDA

Da dove partire?

PICCOLE COSTRUZIONI SYSTEM 16
COSTRUZIONI MEDIE SYSTEM 22
STRUTTURE PESANTI SYSTEM 28
NON SAI QUALE SCEGLIERE? CHIEDI A BERTINI →
MATERIAL & SURFACE

La precisione nasce dalla superficie.

Materiali, durezza, lavorazione del piano e trattamento superficiale incidono direttamente sulla durata e sulle prestazioni del tavolo.

01
TOOL STEEL

X8.7

Acciaio per utensili temprato a cuore, progettato per offrire elevata resistenza.

02
TOOL STEEL

X8.8

Variante ad elevata durezza di base per applicazioni particolarmente impegnative.

03
SURFACE

Plasma nitriding.

Trattamento pensato per aumentare la durezza superficiale e la resistenza all'usura.

04
PROTECTION

BAR coating.

Protezione superficiale contro graffi, corrosione e adesione degli spruzzi di saldatura.

SIEGMUND · WELDING TABLES

Guarda il sistema in azione.

Precisione, modularità e velocità di configurazione diventano molto più chiare quando si vede concretamente come tavolo, morsetti, squadre e accessori lavorano insieme.

VIDEO SIEGMUND WELDING TABLES
DAL TAVOLO AL SISTEMA

Una piattaforma modulare per posizionare, fissare e ripetere le lavorazioni.

CONFRONTA 16 · 22 · 28 ↑
01
POSITIONING Posiziona
02
CLAMPING Blocca
03
WELDING Salda
04
REPEATABILITY Ripeti
CLAMPING SYSTEM

Il tavolo è solo l'inizio.

La forza del sistema Siegmund nasce dalla combinazione tra tavolo, morsetti, squadre, battute e bulloni: elementi modulari che permettono di costruire rapidamente il set-up più adatto al pezzo.

Accessori e sistemi di bloccaggio Siegmund
SIEGMUND CLAMPING SYSTEMPosizionare. Bloccare. Ripetere.
01
CLAMPS

Morsetti di serraggio.

Per bloccare il componente sul piano di lavoro e mantenere stabile la configurazione.

02
SQUARES

Squadre modulari.

Elementi di supporto per costruire riferimenti, appoggi e superfici verticali.

03
STOPS

Battute & riferimenti.

Per definire rapidamente punti di riferimento e posizioni ripetibili.

04
BOLTS

Bulloni di fissaggio.

Collegano gli elementi del sistema e consentono configurazioni rapide e modulari.

02 MODULARITÀ
ONE TABLE · MANY SETUPS

Una postazione. Infinite configurazioni.

Lo stesso tavolo può essere riconfigurato continuamente per adattarsi a pezzi, geometrie e commesse differenti.

Gli accessori possono essere spostati e ricombinati sfruttando la griglia di fori del sistema.

Questo permette di creare attrezzaggi ripetibili senza costruire ogni volta una maschera dedicata.

01
POSIZIONADefinisci i riferimenti.
→
02
BLOCCAFissa il componente.
→
03
SALDAEsegui la lavorazione.
→
04
RIPETIRicrea il set-up.
WORKSTATION & ERGONOMICS

Non solo tavoli tradizionali.

Siegmund sviluppa anche postazioni di lavoro, banchi e sistemi elevabili pensati per rendere il posto di lavoro più flessibile e funzionale.

Siegmund Workstation e postazioni professionali
SIEGMUND WORKSTATIONLa postazione diventa parte del processo.
01
WORKSTATION

Postazione compatta.

Superficie di lavoro e organizzazione degli utensili integrate nella stessa postazione.

02
WORKBENCH

Banco modulare.

Una soluzione versatile per attività di assemblaggio, preparazione e lavorazione.

03
MOBILE LIFTING

Altezza regolabile.

Sistemi mobili elevabili per adattare la posizione di lavoro alle necessità operative.

03
DIGITAL PLANNING

Prima lo progetti. Poi lo costruisci.

Il Siegmund Configurator permette di progettare digitalmente configurazioni di tavoli e sistemi di bloccaggio, aiutando a visualizzare la postazione prima della realizzazione.

3D SIEGMUND CONFIGURATOR Pianificazione digitale del sistema di lavoro. APRI SIEGMUND ↗
SIEGMUND + BERTINI

Non vendiamo solo un tavolo.

Per scegliere correttamente una postazione Siegmund bisogna partire dal lavoro: dimensioni dei pezzi, peso, geometrie, frequenza di utilizzo e accessori necessari.

CONFIGURA CON NOI ↓
01
COMPONENTE

Cosa devi costruire?

Analizziamo dimensioni, peso e geometria dei componenti.

02
SISTEMA

16, 22 oppure 28?

Individuiamo il sistema coerente con il tipo di lavorazione.

03
DIMENSIONE

Definiamo il tavolo.

Valutiamo dimensioni, struttura e configurazione della postazione.

04
ACCESSORI

Completiamo il sistema.

Morsetti, squadre, battute e fissaggi vengono scelti in funzione del lavoro reale.

PERCHÉ SIEGMUND

Una postazione che cresce con te.

Il valore del sistema non è solamente nella robustezza del piano: è nella possibilità di modificarlo, ampliarlo e riconfigurarlo nel tempo.

01 MODULARITÀ

Cambia configurazione.

La stessa postazione può adattarsi a commesse e componenti differenti.

02 REPEATABILITY

Ripeti il set-up.

Posizioni e riferimenti possono essere ricreati per lavorazioni successive.

03 EXPANSION

Amplia il sistema.

Nuovi accessori e componenti possono essere aggiunti nel tempo.

04 WORKFLOW

Lavora meglio.

Una postazione organizzata riduce operazioni improvvisate durante il posizionamento.

SIEGMUND · SPECIAL OFFERS

Scopri le offerte speciali.

Siegmund propone periodicamente tavoli, set completi e accessori a condizioni promozionali. Consulta le offerte disponibili sul portale ufficiale e individua la configurazione che ti interessa.

Hai trovato un'offerta? Prendi nota del codice articolo o del link e contatta Bertini Saldatura: verifichiamo configurazione, disponibilità e condizioni applicabili.

VEDI LE OFFERTE ↗
01
CONSULTA

Guarda le offerte attive.

Visualizza sul portale Siegmund le promozioni disponibili.

02
INDIVIDUA

Copia codice o link.

Individua il tavolo, il set o l'accessorio che ti interessa.

03
BERTINI SALDATURA

Richiedi la nostra proposta.

Contattaci indicando il prodotto scelto: gestiamo con te configurazione e fornitura.

CONFIGURA IL TUO SIEGMUND

Partiamo dal tuo pezzo.

Indicaci dimensioni, peso e tipologia dei componenti che devi saldare. Ti aiutiamo a definire sistema, dimensioni del tavolo e accessori più appropriati.

CONTATTO DIRETTO 0376 392680 info@bertinisaldatura.it
SIEGMUND · LASER WELDING CELL

Oltre il tavolo. Dentro la saldatura laser.

Una soluzione modulare Siegmund per creare un'area protetta dedicata alla saldatura laser manuale e alle applicazioni di pulizia laser.

Cella di saldatura laser Siegmund
LASER WELDING CELL Protezione modulare per la saldatura laser manuale.
ADVANCED TECHNOLOGY SIEGMUND
SAFE · MODULAR · EXPANDABLE

Una cella. Configurabile.

La Siegmund Laser Welding Cell è progettata per proteggere l'area circostante dalle radiazioni diffuse e dalle riflessioni che possono verificarsi durante le lavorazioni laser.

La struttura modulare permette di configurare la cella secondo le esigenze della postazione e di ampliarla successivamente.

SITO SIEGMUND ↗ CHIEDI A BERTINI →
APPLICAZIONE SALDATURA LASER Manuale
POTENZA LASER FINO A 4 kW Potenza massima approvata
LUNGHEZZA D'ONDA 940–1090 nm Campo di utilizzo
SICUREZZA DIN EN 60825-4 Cella di protezione laser
SIEGMUND · LASER VIDEO

La sicurezza laser diventa visibile.

Il video ufficiale Siegmund mostra il principio della cella modulare e il suo ruolo nella protezione della postazione di saldatura laser.

01 PROTECTION Radiazioni diffuse & riflessioni.
02 MODULAR Configurabile & ampliabile.
03 MANUAL LASER Postazione dedicata alla saldatura laser.
APPROFONDISCI ↗
01
MODULAR SYSTEM

Modulare & ampliabile.

Gli elementi della cella possono essere configurati secondo le esigenze della postazione e ampliati anche successivamente.

02
INSTALLATION

Pareti preassemblate.

I moduli laterali vengono forniti preassemblati per rendere più semplice la realizzazione della cella.

03
VISIBILITY

Finestra certificata.

La finestra di protezione consente la visibilità all'interno della cella durante le operazioni.

04
EXTRACTION

Tetto & aspirazione.

La configurazione con tetto può prevedere un collegamento Ø 200 mm per un sistema di aspirazione dei fumi.

LASER SAFETY Sicurezza integrata nella postazione.
PORTA DOPPIA 2370 × 2240 MM
ALTEZZA PARETI 2520 MM
ASPIRAZIONE Ø 200 MM
LASER WELDING

Stai valutando la saldatura laser?

La sorgente laser è solo una parte della postazione. Tavolo, protezione dell'area, aspirazione e organizzazione del processo devono essere valutati nel loro insieme.

PARLANE CON BERTINI →
